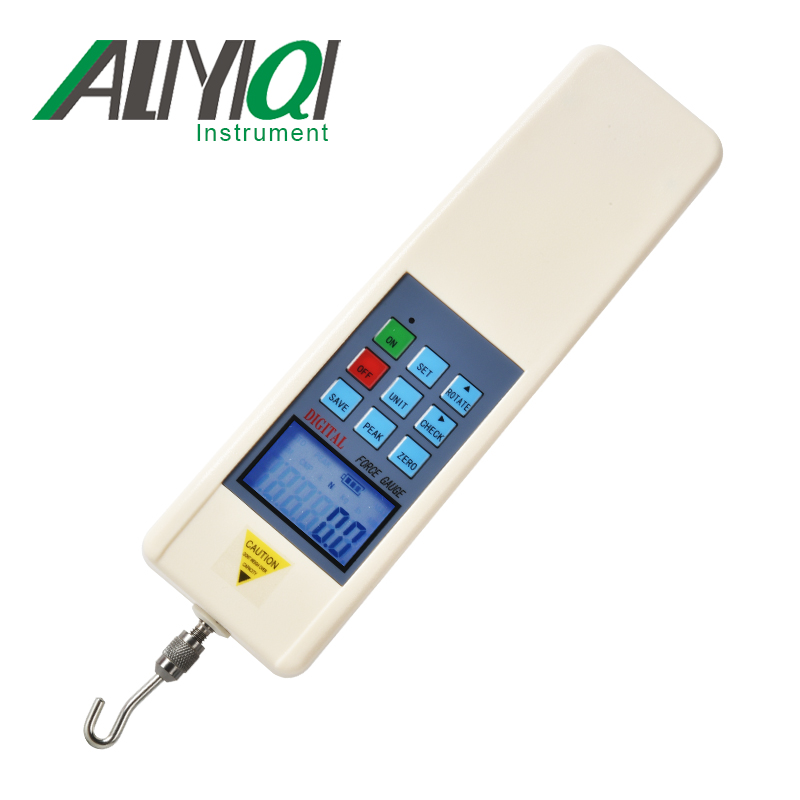

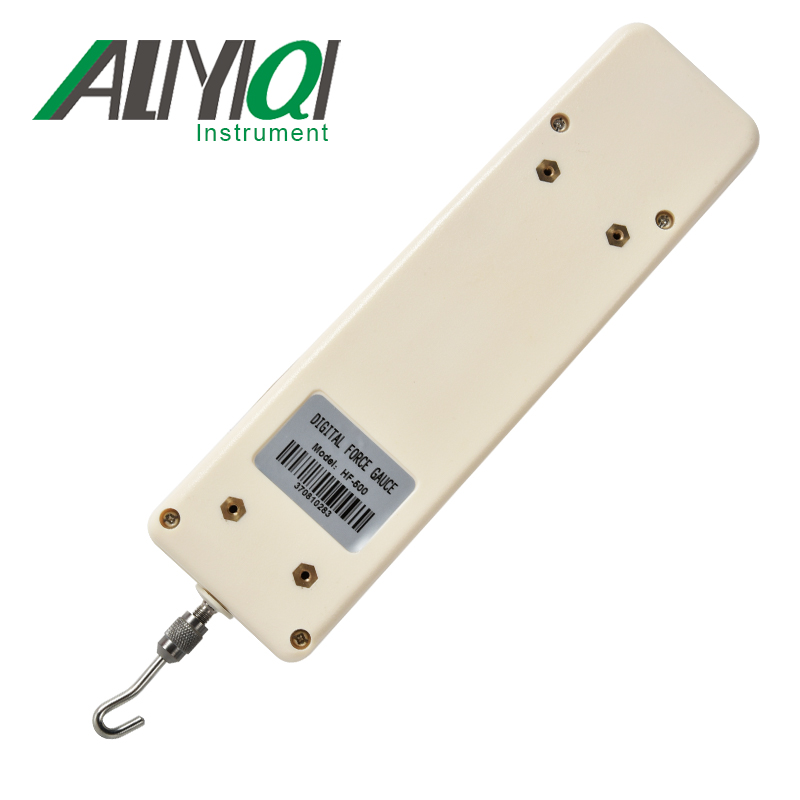

HF 數顯式推拉力計

一、用途

數顯式推拉力計類是一種小型簡便多功能高精度的推力、拉力測試儀器，廣泛應用于電子電器、建筑五金、輕工紡織、汽車配件、打火機等點火裝置、消防器材、制筆、制鎖、漁具、化工、動力機械、科研機構等行業的推拉負荷、插拔力測試、破壞性試驗等。數字顯示分辨率高，采樣速度高，使用方便，為新一代高效高精度的推拉力測試儀器。

二、功能特點

1、高精度高分辨率。

2、五種測試模式、三種顯示方式可供選擇(MAX程度提高測試效率)。

3、N（牛頓）、kg（公斤）、lb（磅）三種計測單位可供選擇、相互換算。

4、重力加速度設置功能：用戶可自行輸入使用地的重力加速度精確值。使測試及單位換算更為精確。

5、峰值保持功能。保持峰值顯示直至手動清零。

6、自動峰值功能，可自由設定時間，從1—9999秒。

7、可設定上下限做統計分析。通過上下限設定超過限定范圍可使蜂鳴器報警。

8、數據儲存功能，可儲存447個測試值。

9、數據輸出功能，可將數據通過數據線輸入電腦做各種分析。(也可適用于多臺儀器同時與一臺電腦進行各種分析。)

10、綠色環保，10分鐘無操作自動關機,10分鐘為默認情況下，可以將自動關機設置成所需的自動關機時間，自動關機設置為0時，將不會自動關機。

11、高品質充電電源。充電電壓從100V至240V可用，可適應國內、國外絕大多數地區。還有短路、漏電、過載保護功能。

12、特有的開關接點通斷力測試功能，使開關通斷力測試更精確。

13、6位大屏幕顯示。

14、低電量檢測關機，在電池電量低的情況下，自動關機，防止因電量不足而導致的測量不準。

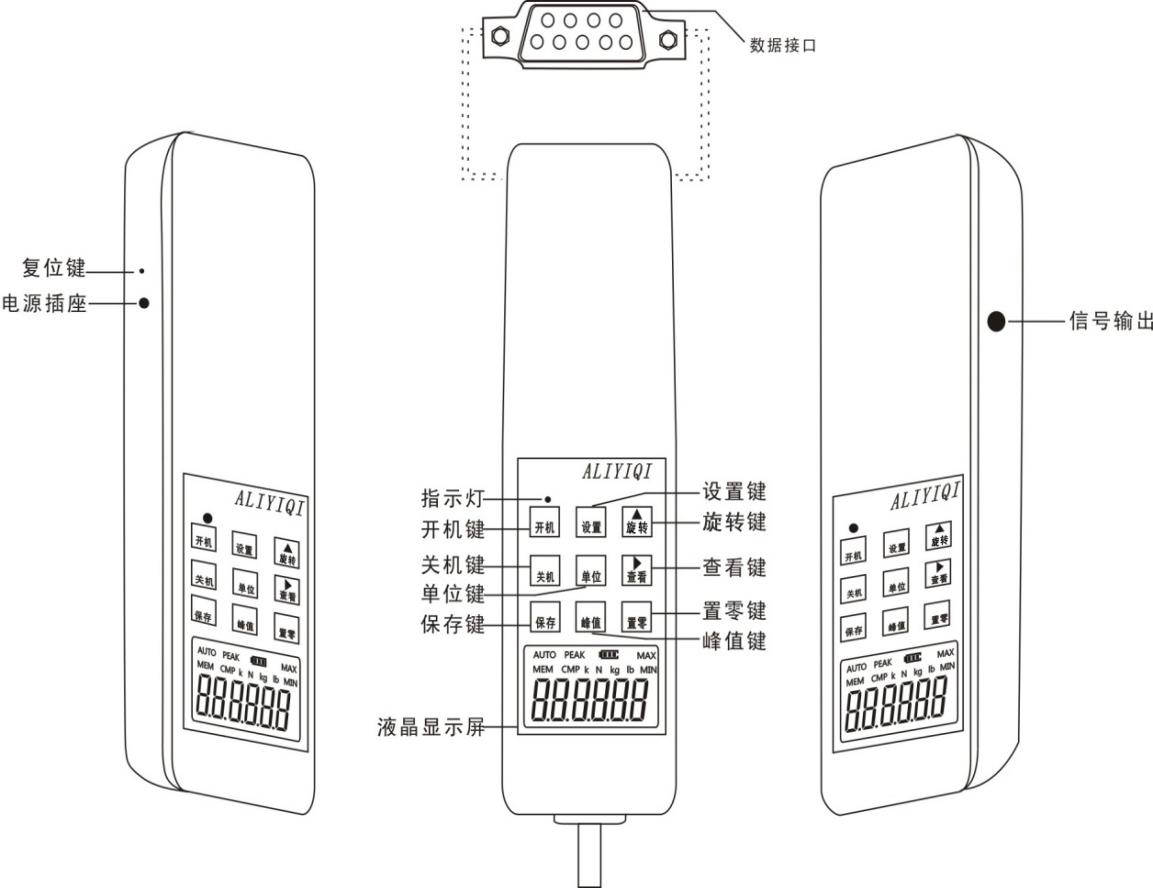

二、外形結構

傳感器內置式

規格量程		尺寸/mm
	相當于	D	L	H	B
50~500N	5~50Kg	M8	51	64	12.7
1K~5KN	100~500Kg	M12	51	76	19.1
10KN	1t	M12	51	76	25.4
20~50KN	2~5t	M20	76	108	25.4
100KN	10t	M30	127	178	51
200KN	20t	M36×3	140	188	60

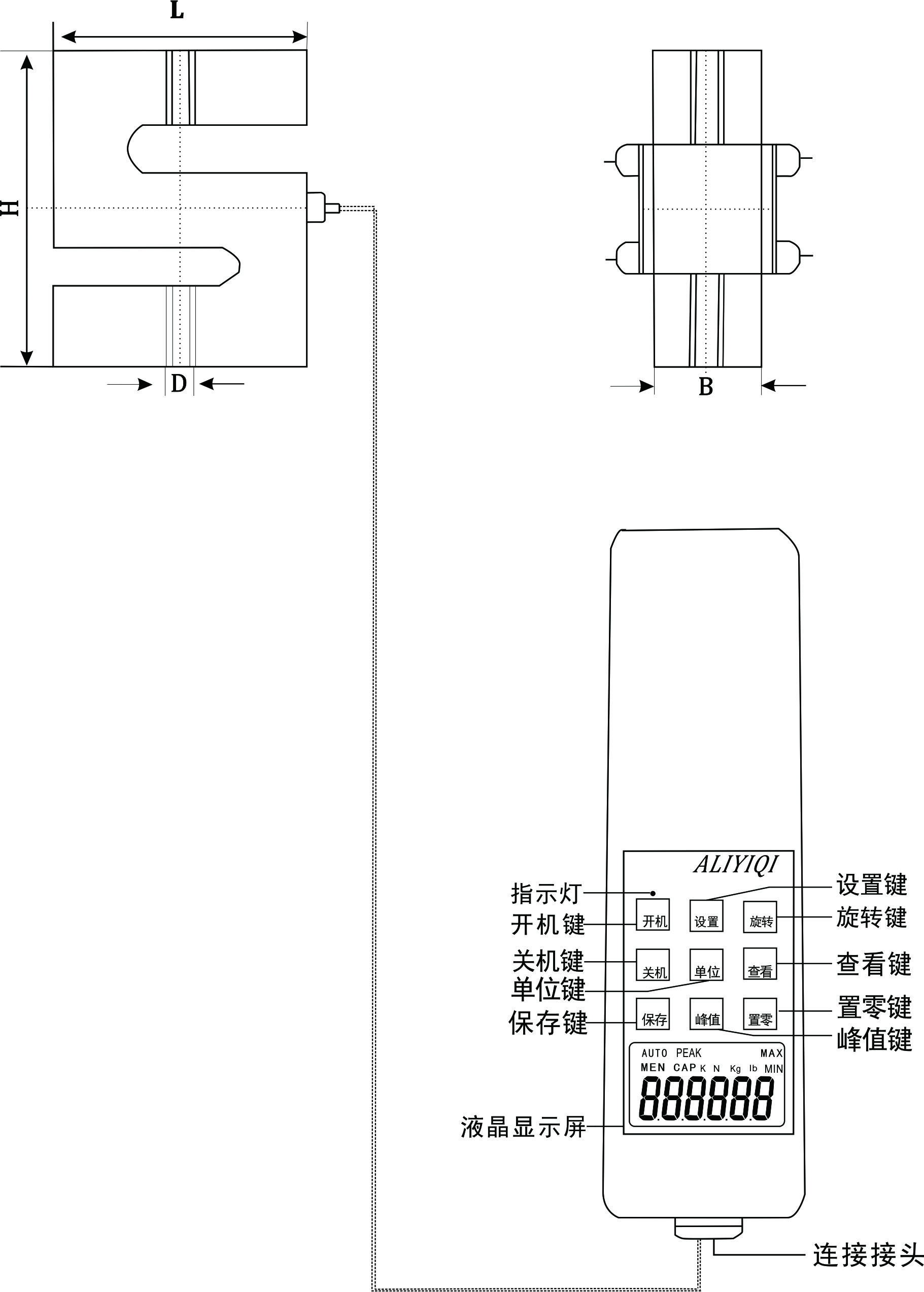

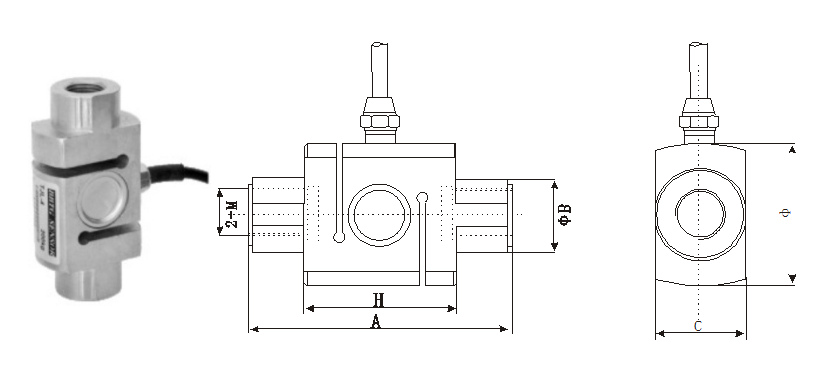

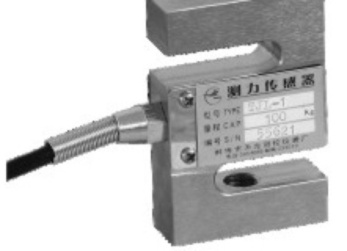

S型傳感器

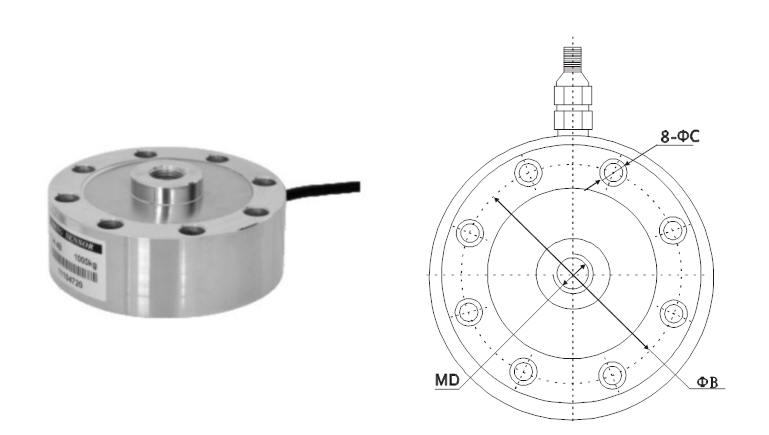

傳感器外置式

規格量程		尺寸/mm
	相當于	ΦA(chǔ)	ΦB	ΦC	ΦF	MD	H	E
5000N~50KN	500Kg~5t	105	88.9	6.5	32	M16×1.5	37	34
100、200KN	10~20t	125	101.6	8.5	39	M32×1.5	52	48
500KN	50t	145	116.8	10.5	50	M40×1.5	58	54
1000KN	100t	205	162	12.5	80	M60×2	85	78

輪輻式傳感器

規格量程		尺寸/mm
	相當于	A	H	φB	φ	M	C
1000~5000N	100~500Kg	88	58	28	44	16×1.5	26
10~50	1~5t	120	68	51	63	22	48
100	10t	138	94	60	76	30	56
200	20t	156	108	68.5	88	36×3	76

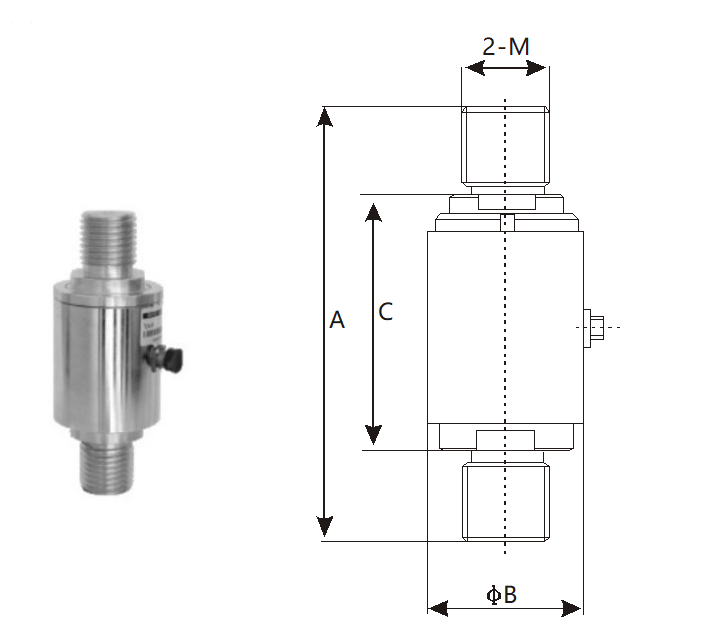

內螺紋柱式傳感器

規格量程		尺寸/mm
KN	相當于t	A	ΦB	C	M
100~200	10~20	214	86	124	M42×4.5
500	50	276	106	156	M56×5.5
1000	100	380	142	180	M90×6
2000	200	500	175	220	M140×10

外螺紋柱式傳感器

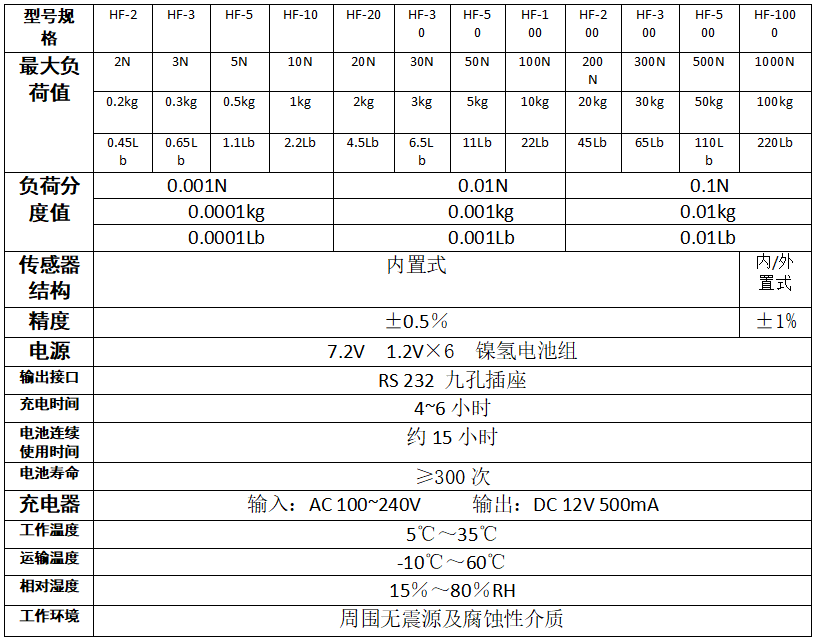

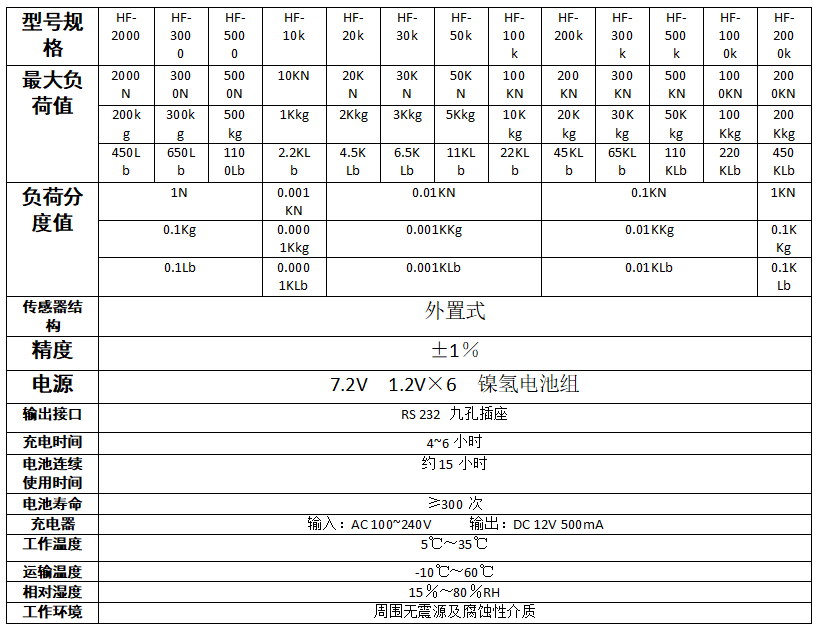

四、型號規格參數

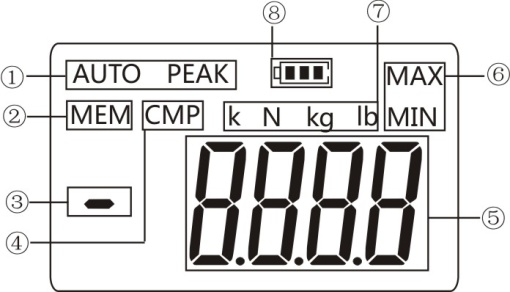

五、屏幕顯示

①、三種顯示：開機后，此處無字符顯示時，表示“track mode” （實時荷重測量方式），屏幕上的數值隨荷重的變化而變化；按“峰值”鍵此處有“PEAK”顯示時，表示Peak mode（峰值保持測量方式），顯示屏顯示峰值直至手動清零；再按“峰值”鍵此處有“AUTO PEAK”顯示時，表示“autopeak”（峰值保持自動解除測量方式），顯示峰值10秒后自動保存并清零，此峰值10秒時間可自由設定｛詳細請參照后面的功能介紹內的（PE.SET）說明｝。

②、有無數據存儲顯示：當此處無“MEM”顯示時，表示無數據被保存在儀器內；當此處有“MEM”顯示時，表示有數據被保存在儀器內；當在測量界面按“查看”鍵查看保存數據時，此處有“MEM”在閃爍。

③、推拉指示：在本機中，推力（壓力）顯示為負值（“-” ），拉力為正值（“+”不顯示）。

④、比較功能。當通過STOP設定比較值（詳細請參照后面的功能介紹內的(STOP)機臺停止值說明）時，此功能激活?！癈MP”顯示。使用時可根據需要另行設定。

⑤、測量力值顯示。

⑥、達到上、下限值顯示：當此處有“MIN”顯示時，表示測量數據達到及低于下限值；當此處有“MAX”顯示時，表示測量數據達到及超過上限值。

⑦、三種單位顯示：N（牛）、kg（公斤）、lb（磅）三種單位分別顯示，按單位鍵轉換而成。當HF10K及以上規格時，此處顯示K N（千牛）、K Kg(噸)、“K lb（千磅）”。

⑧、電量顯示：電池電壓降到7.0V以下時，提示電壓不足，需重新充電（充電時仍可測試）。開機鍵上方有個電源指示燈，當插上充電器進行充電時，指示先是從紅色變成綠色，這個過程重復兩次，表示充電正常，之后此指示燈呈紅色，當充滿電后指示燈轉變成綠色。若從時間不使用本儀器，以致電池電量過低時，剛插上充電器時，指示燈可能會不亮，大概半小時后，待喚醒電池后，指示燈變?yōu)榧t色，充電時間需4~6小時。

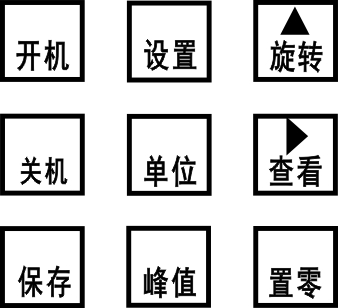

六、按鍵介紹

1、“開機” 鍵

按此鍵時，電源打開，型號會顯示出來。開機后，在按“清零”鍵清零前，屏幕上可能會有類比信號的零點漂移數值顯示，只需按“清零”鍵清零即可。

2、“關機”鍵

在開機狀態下，按此鍵時，電源關閉，但儲存的保存數據不會消失。在開機啟動時（也就是顯示型號且未顯示測量界面0.00時），此時按關機鍵是無法響應的。

3、“保存”鍵

在峰值測量界面狀態下按此鍵可使屏幕上顯示的測試數據被儲存起來；在功能設置界面狀態下按此鍵可保存設置的參數。當機內有測試數據被儲存時，“MEM”顯示。本機可儲存447個數據。

4、“設置”鍵

詳細的設定請參照“功能介紹”中各種設定方式的說明。

5、“單位”鍵

按此鍵可執行計測單位的切換，可循環顯示N（牛頓）、kg（公斤）、lb（磅）三種單位。在測試數據顯示狀態下, 也可完成同一數值的單位換算。 在HF10K以上規格中，與字母“K”組成“KN（千牛）”、“Kkg（噸）”、“Klb（千磅）”。

6、“峰值”鍵

每按此鍵一次會有“PEAK”顯示、“AUTO PEAK”顯示或“PEAK”消失的切換—亦即峰值保持、峰值保持自動解除、負荷實時值模式的切換。

7、“旋轉”鍵

此鍵只在測試界面有效，當按下此鍵時，屏幕顯示的測量值將旋轉180度。

8、“查看”鍵

按此鍵時，存儲的測試數據會依次被調出來顯示于屏幕上，此時“MEM”字樣閃爍——首先顯示保存次數，2秒后自動顯示保存數據。按“置零”鍵可返回測量界面。

9、“置零”鍵

按此鍵時，屏幕上的測試值會被歸零。注：對儀器進行清零操作時，只能在實時測量模式下，在峰值，及自動峰值下無法對儀器進行清零操作。

※ 選用較輕的夾具或解除所加的負荷，再次清零。

※ 在“查看”界面，按住此鍵4秒鐘，存儲的測試數據可以全部清除（某些狀態下可能無法清除，則關機后重新開機再執行此功能，即可清除全部保存數據）。

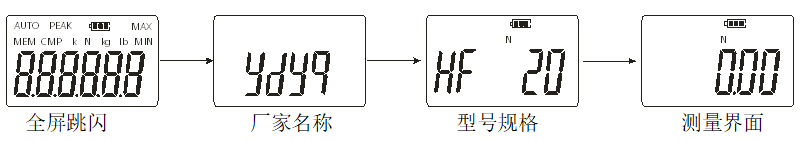

七、開機顯示

八、功能介紹

1、設置功能

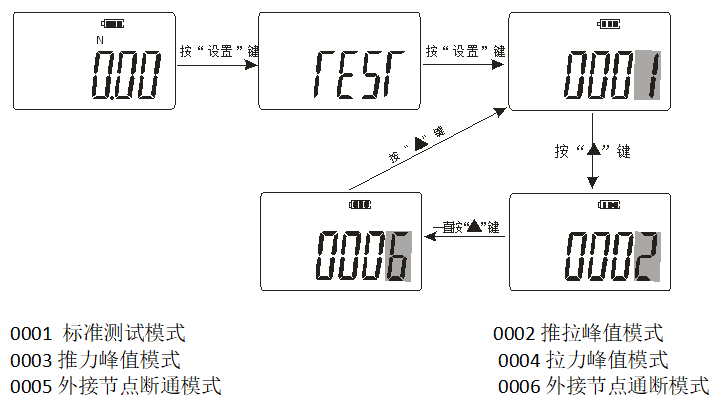

a、模式切換：開機完成顯示后，按“設置”鍵，出現“TEST”，再按一次“設置”鍵，出現0001模式，用“”鍵可選擇不同模式。如下圖所示：

0001 標準測試模式（出廠默認模式）：此模式下可設置三種狀態，即荷重實時值狀態、峰值保持狀態和自動峰值狀態。當顯示屏上沒有“PEAK”字樣時，為荷重實時值狀態 , 測試值隨荷重的變化而變化；按“峰值”鍵， 顯示“PEAK”字樣時， 為峰值保持狀態，所顯示的測試值為測試中的MAX值（不論拉力和壓力），需手動清零；再按一次“峰值”鍵,“AUTO PEAK”顯示， 為自動峰值狀態，所顯示的測試值為測試中的MAX值（不論拉力和壓力）， 且保持顯示２秒鐘后自動消失歸零，即可進行下一次測試。

0002 推拉峰值模式：同時抓取壓力和拉力兩方向的MAX荷重值之機能。連接器測試時，抓取插入力和拔出力的正負兩方的MAX荷重之機能。

0003 推力峰值模式——插拔測試時，只抓取插入壓力的MAX荷重之機能

0004 拉力峰值模式——插拔測試時，只抓取拔出拉力的MAX荷重之機能。

0005 0006開關接點通斷力測試摸式——精確測量接點通、斷動作瞬間的荷重值。

0005 外接節點從斷開到接通瞬間的MAX力值。將被測的2個接點分別連接到數據接口的4、5腳上，按“峰值”鍵，選擇峰值模式，通過推拉力計施加壓力到開關上，直到開關接通。此時所測力值即為接通開關所需力值。

0006 外接節點從接通到斷開瞬間的MAX值。將被測的2個接點分別連接到數據接口的4、5腳上(利用附件里的數據插頭），按“峰值”鍵，選擇峰值模式，通過推拉力計施加壓力到開關上，直到開關斷開，此時所測力值即為斷開開關所需力值。

b、各個設置項

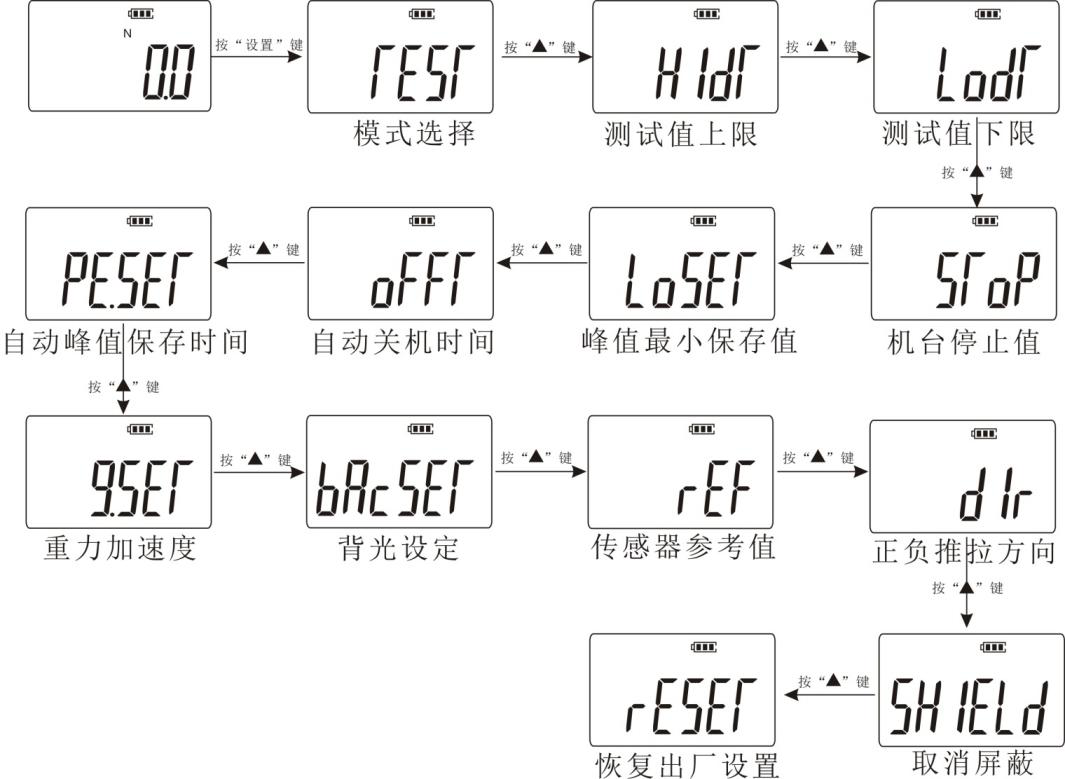

開機狀態下按下“設置”鍵，顯示出來的是“TEST”，此時按下“”鍵，可以查看設置選項。會依次出現“HIDT”、“LODT”、“STOP”、“LOSET”、“OFFT”、“PE.SET”、“GSET”、“BACSET”、“RESET”。如下圖所示：



（HIDT）測試值上限設定：設定測試值上限，上限值默認狀態滿量程的99％。高于上限為超出范圍，“MAX”顯示。若想重新設定上限值，可用“”鍵和“”鍵設定。“保存”后回到設定項目界面。如下圖所示：

（LODT）測試值下限設定：設定測試值下限，下限值默認為0。低于下限為超出范圍，“MIN”顯示。若想重新設定下限值，與上步操作大同小異，用“ ”鍵和“ ”鍵設定?！氨４妗焙蠡氐皆O(shè)定項目界面。

(STOP) 機臺停止值設定，默認狀態為滿量程的99％。針對我們自身電動機臺這款產品結合使用。當測試值超過設定的機臺停止值時，此儀器輸出一個5V信號，機臺接收信號。

此功能操作方法：

a、先將此儀器設置機臺停止值：設定方法：開機，待顯示測量界面時，按“設置”鍵進入機臺停止值設定（顯示(STOP)后，將其數值設成預設值。

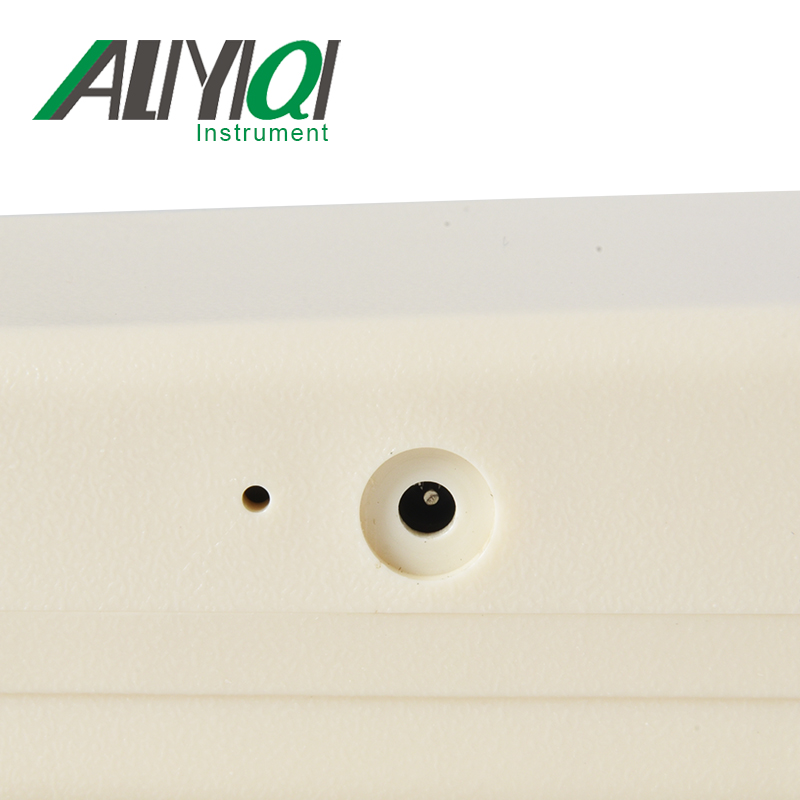

b、此儀器右側面有信號輸出插孔（詳見上文的“外形結構圖”），將信號輸出線一頭插入此插孔（插座），另一頭插入本公司生產的電動測試臺上標示為信號輸入的插孔（插座）（此信號輸出線為電動測試臺的標配件）。

c、啟動本公司生產的電動測試臺，就可在測試力超過機臺停止值時，實現電動機自動停止運轉的功能。

(LOSET)峰值最小保存值:MIN峰值保存值，峰值模式下，當前值小于該值時，峰值將不被保存。

（OFFT）自動關機時間設定：在此設置項目下，用“ ”鍵選擇，可設定10分鐘到90分鐘自動關機，也可設定“00”不自動關機。如選不自動關機，選定后按“保存”鍵完成設定。即返回到選項界面。儀器默認設置為10分鐘。

（PE.SET）自動峰值保存時間：自動峰值保存時間，單位為秒，默認值是10，設置不能將這個值設置成0。

(G.SET) 重力加速度設定：用戶可根據本地區的位置設定重力加速度值，默認值為9.800。

(BACSET)背光功能設定：在此設置項目下，用“ ”鍵選擇，若選擇“(YES)”表示開啟背光功能，選擇“（NO）”表示關閉背光，選定后按“保存”鍵保存并返回到設置項目界面。

（REF）傳感器參考值：廠家參考值，用戶無需關注。

（dIr） 正負推拉方向：用于切換推拉力計正負方向。

（SHIELD）取消屏蔽：屏蔽取消可顯示滿量程1%以下的數據。按“YES”為不取消，按“NO”為取消。

(RESET)恢復出廠設置功能：在此設置項目下，按“設置”鍵即可恢復出廠設置，機器關機。若使用機器重新開機即可。

九、測試

按“開機”鍵 打開電源，根據需要使用出廠默認設置直接進行測試或按 設置 鍵選擇測試模式后進行測試。

1、選擇合適的測試用接頭夾具安裝到推拉力計上（自制夾具請參考“外形及安裝尺寸圖”中相關數據。

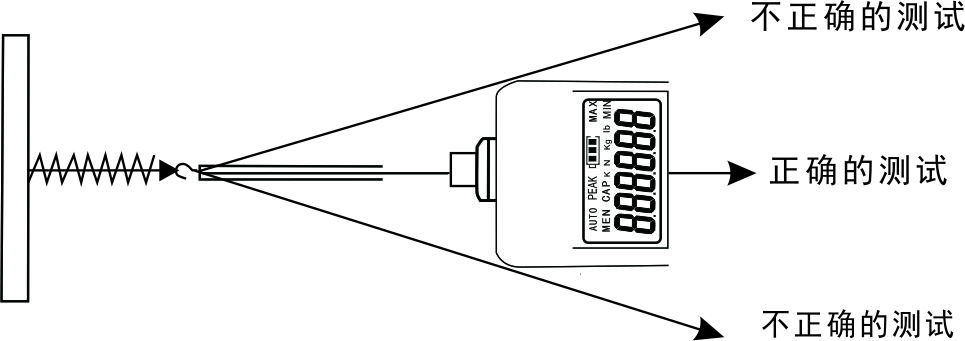

2、請牢固的握住推拉力計或?qū)⑼评τ嫲惭b于合適的測試機臺上進行測試，試時請使被測試力和推拉力計的推拉桿成一直 線，以便測得準確的荷重值。

3、測試完成后，卸下負荷，關閉電源，取下夾具，將各物件清潔后放回工具盒內，以備下次使用。

十、儲存數據及連接電腦使用介紹

1、儲存數據

按“保存”鍵數據會被儲存起來，保存的值是當前屏幕顯示的值，顯示屏上會有“MEM”字樣顯示，儲存的數據在關機后也可保存。用“查看”鍵查看保存資料時，“MEM ”閃爍，先出現保存次數，2秒后自動出現保存數值。按“清零”鍵可退出保存直接進入測試。也可將數據輸入電腦作分析處理。本機可儲存447個數據。當超過447個數據時，之后的數據將不會被保存。

2、數據清除

在查看界面時，按“置零”鍵四秒以上，全部的保存數據會被清除掉，“MEM”字樣消失。

3、連接電腦使用介紹

a、使用光盤內的《數據導出程序》將儀器中所保存的數據導出至電腦。 查看、打印、測試次數、平均值、MAX值、MIN值以及判別測試結果是否符合設定要求。（詳見可參考《數據導出程序》里的說明）

b、使用光盤內的《同步測試》實現力值和時間的曲線圖。（詳見可參考《同步測試》里的說明）

4、如與PLC連接，需定制modbus協議。

十一、安全注意事項

1、 注意事項：

a、 購此儀器，若儀器電量不足需先充電4~6個小時，方可進行正常使用。

b、 購此儀器，必須使用本公司配發附件內的RS232電腦連接線。

c、 如果操作錯誤，可能會損壞本儀器或?qū)е聡?yán)重的事故。本說明書中指出了預防事故發生的重要事項和儀器的使用方法，請在使用前仔細閱讀此說明書，閱讀后妥善保存，以備在此閱讀。

d、 如果是測試沖擊負荷請選用MAX負荷比索要測試的沖擊負荷大一倍的機型。

2、 警告事項：

a、在破壞性測試時，應戴上保護面具和手套以防測試過程中發生的飛濺物質傷及人體。

b、不要使用已損壞或嚴重彎曲變形的夾具。自制夾具請參閱本說明書中相關的參數（本公司另備有各類夾具，客戶可根據需要；另行選購）。

C、不要超出MAX量程來使用本儀器。否則可能導致傳感器損壞，甚至發生事故。

d、當測試值超過滿量程的100％時，蜂鳴器會連續鳴叫，此時請快速解除所加之負荷，或降低負荷，當測試值超過滿量程的120％時，儀器可能會損壞。

3、解決死機狀態：當儀器意外死機時，用硬物小圓桿按儀器的左側有個標示為“復位”鍵快速復位關機即可。

4、安全事項：

a、請使用配套的充電器充電，否則會引起電路故障，甚至引發火災。

b、不要使用充電器額定電壓以外的電源，否則可能會引起電擊或火災。

c、不要用濕手拔出或插入電源，否則可能導致觸電。

d、不要拉拽充電器的電源線來拔出插頭，以免電線被扯斷而遭電擊。

e、請用柔軟的布來清潔本機。將布浸入泡有清潔劑的水中，擰干后再清除灰塵和污垢。注意：不要使用易揮發的化學物質來清潔本機（如揮發劑、稀釋劑、酒精等）。

f、請勿在以下環境中操作本機

①潮濕的環境
②多塵的環境
③使用油或化學品的地方
④周圍有震源的地方

g、請在規定的溫濕度范圍內使用及儲存，否則可能造成儀器故障。

h、不要自行拆卸修理或改造本機，這些行為可能引起儀器故障。

i、其他安全生產需注意的未盡事項。

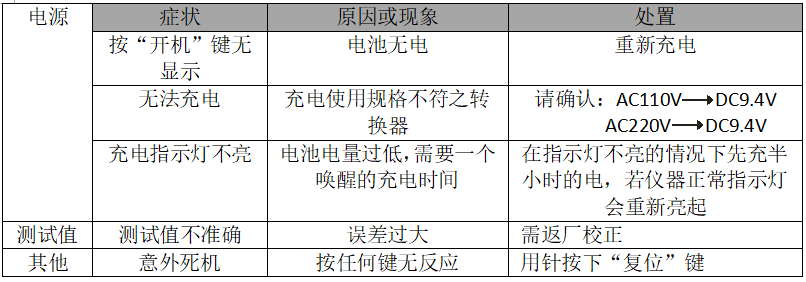

J、HF系列推拉力計送修前之確認項目

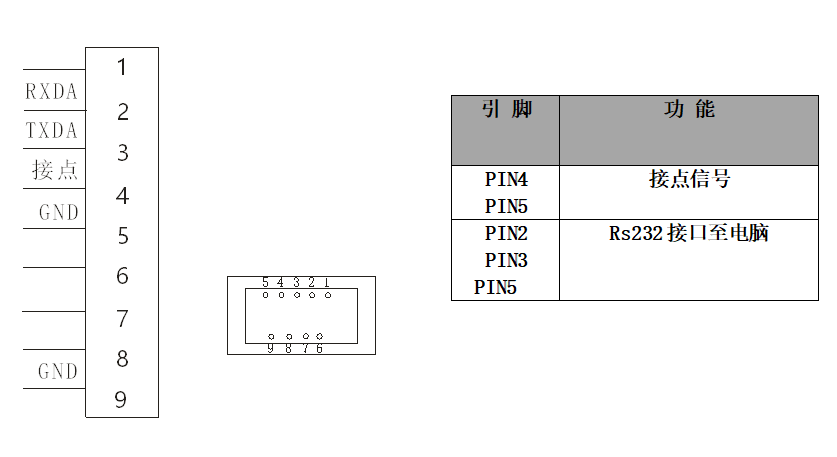

十二、數據接口（9PIN）

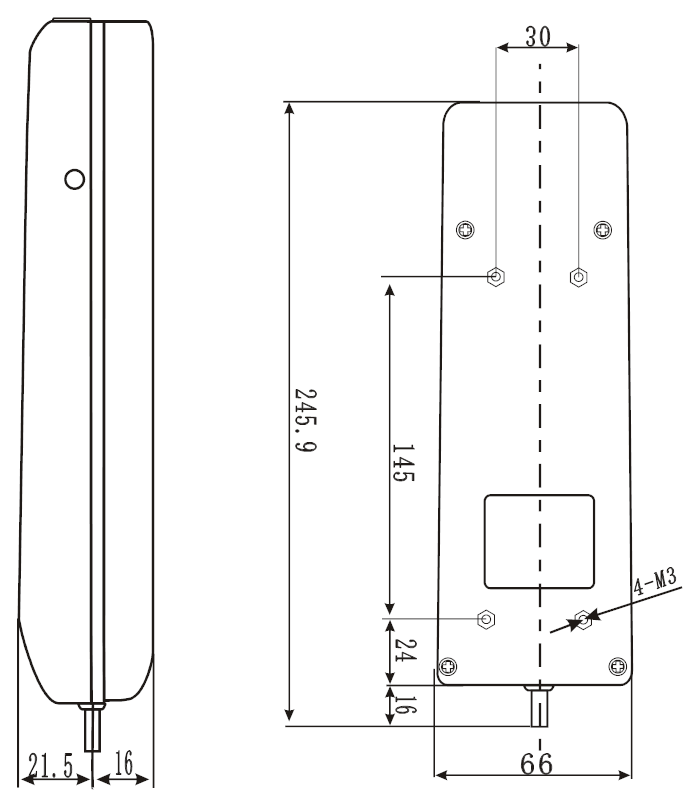

十三、外形及安裝尺寸圖

十四、隨機附件明細表

	充電器	壓縮夾具	拉伸夾具	加長桿	安裝螺釘	說明書	檢查證明書	合格證
HF-2	1	4	1	1	4	1	1	1
HF-3	1	4	1	1	4	1	1	1
HF-5	1	4	1	1	4	1	1	1
HF-10	1	4	1	1	4	1	1	1
HF-20	1	4	1	1	4	1	1	1
HF-30	1	4	1	1	4	1	1	1
HF-50	1	4	1	1	4	1	1	1
HF-100	1	4	1	1	4	1	1	1
HF-200	1	4	1	1	4	1	1	1
HF-300	1	4	1	1	4	1	1	1
HF-500	1	4	1	1	4	1	1	1
HF-1000(內置)	1	4	1	1	4	1	1	1
HF-1000（外置）	1	3	2	-	4	1	1	1
HF-2000	1	3	2	-	4	1	1	1
HF-3000	1	3	2	-	4	1	1	1
HF-5000	1	3	2	-	4	1	1	1
HF-10K	1	3	2	-	4	1	1	1
HF-20K	1	3	2	-	4	1	1	1
HF-30K	1	3	2	-	4	1	1	1
HF-50K	1	3	2	-	4	1	1	1
HF-100K	1	3	2	-	4	1	1	1
HF-200K	1	3	2	-	4	1	1	1
HF-300K	1	-	-	-	4	1	1	1
HF-500K	1	-	-	-	4	1	1	1
HF-1000K	1	-	-	-	4	1	1	1
HF-2000K	1	-	-	-	4	1	1	1
