AEV電動立式雙柱機臺

電動立式雙柱機臺

一、功 能：

電動立式雙柱測試機臺是專為數顯式和指針式推拉力計系列配套用的推拉負荷試驗臺。本產品采用雙立桿結構，具有穩定性好，適用范圍廣，使用方便等優點，并具有無級調速，手動（點動）、自動控制切換功能。適用于橡膠塑料、輕工紡織、建筑門窗、復合材料、電線電纜、汽車配件、動力機械、科研機構等行

業的推拉負荷、插拔力、破壞試驗等測試。

二、特 點：

■ 電動加載，無級調速，齒輪傳動；

■ 結構緊湊，傳動平穩；

■ 操作簡單，并可結合各種夾具使用。

三、規格參數：

·最大負載：5000N；

·有效行程: 220 /450mm；

·測試速度：60～240 mm/min；

·工作電壓：220V；

·外形尺寸：（mm）:640x400x2400；

·凈 重：56（加高型為58）kg。

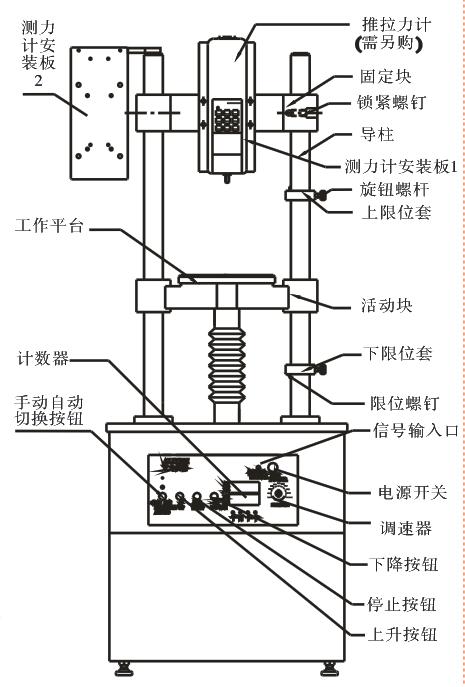

四、結構示意圖（如右圖）：

五、測力計安裝方法:

1、傳感器內置式：將4-M6螺絲穿入固定塊4-φ6.2孔中，在螺紋方向各套入1個墊圈，并與測力計安裝板1上4-M6螺紋旋緊，測力計安裝板1上，測力計安裝孔分為兩組,分別為30x145、40x90。用戶可根據自己的需要確定；

2、傳感器外置式：先將計安裝板1卸下，再將2-M8螺絲穿入固定塊2-φ8.5孔中，使外置傳感器連接塊與固定塊連接牢固，將M12螺母穿入連接桿通孔內并與傳感器連接牢固即可，控制系統可安裝在測力計安裝板2上。

六、測力計高度調整：

電動立式雙柱測試機臺固定塊兩側各有一顆鎖緊鏍釘，首先將鎖緊鏍釘松開，后將固定塊向上或向下移動到所需要的高度后，再將鎖緊螺釘鎖緊即可。

七、行程調整:

導柱上有兩顆行程限位螺釘（注：限位螺釘禁止拆卸），限位套只允許在行程范圍內行動，根據用戶測量所需調節限位套位置，來達到使用目的。

八、控制面板使用方法:

1、電源開關：當按下按鈕時,接通電源,再次按下,電源斷開；

2、調速器：控制活動塊的移動速度在調節范圍0～240mm/min內，用戶可根據各自的要求，選擇適當?shù)囊苿?dòng)速度；

3、升（UP）鍵：使工作平臺向上運動；

4、停止（STOP）鍵：使工作平臺停止運動；

5、降（DOWN）鍵：使工作平臺向下運動；

6、手動/自動切換鍵：A、當按鍵切換到手動時，如要使工作平臺運動，則需按住升（UP）鍵或按住降（DOWN）鍵不放，當松開升（UP）鍵或降（DOWN）鍵則運動停止；B、當按鍵切換到自動時，如要使工作平臺運動，則直接按下升(UP)或降(DOWN)鍵即可連續做往返運動，按停止（STOP）鍵則為動動停止；

7、計數器使用方法：計數器上有兩行數字顯示屏，上方為記錄試驗次數（也就是實時測量次數），下方為預置按鈕，共4個，從左至右分別為個、十、百、千，表示預設置可設在0～9999的范圍內（預設置是任意設置）。如：用戶對某一產品進行連續測試，測試次數為9999， 需分別在4個按鈕上調節，調至顯示為9999，再按手動/自動按鈕，即可進行測試9999次，運行9999次后自動停止，如需再次測試，按停止按鈕即可。

九、注意事項:

設備供電電源必須有地線(接地電阻必須≤4歐姆)。

十、保修:

在檢測時,微動開關在10萬次以?xún)?nèi)保修,超出使用次數,以上配件

收取成本費。
